青岛无治 数控直流降压可调电源模块 WZ5020L是如何使用操作的?

作者:LuPing 浏览: 发表时间:2021-04-02 10:31:01 来源:原创

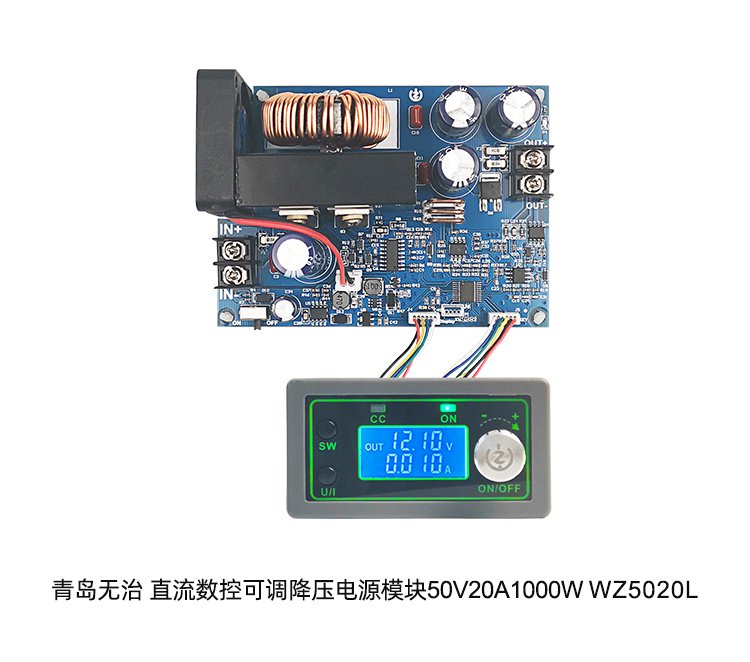

青岛无治数控降压电源模块WZ5020L50V 20A 1000W,它是如何使用操作的?

切换显示参数的操作

在正常界面下,短按SW按键,切换显示屏下行的显示,显示内容在电流功率容量Ah 时间h之间切换。

长按SW按键,切换显示屏上行的显示,显示内容在输入电压IN 输出电压OUT之间切换。

设置输出电压值的操作

在正常界面下短按U/I按键,进入设置电压恒流界面。可以看见设置输出电压值的某一位数在闪烁,左右转动旋转编码器,可调大调小。短按旋转编码器可以选择设置输出电压的哪一位。设置完成后,短按两下U/I按键,返回正常界面。或者停止操作10s后,自动回到正常界面。

 设置恒流值(即模块允许输出的最大电流值)的操作

在正常界面下短按U/I按键,进入设置电压恒流界面。再短按U/I按键,切换到设置恒流值,可以看见设置恒流值的某一位在闪烁,左右转动旋转编码器,可调大调小。短按旋转编码器可以选择设置恒流值的哪一位。设置完成后,短按U/I按键,退出设置电压恒流界面,返回正常界面。或者停止操作10s后,自动回到正常界面。

设置模块上电默认开启/关闭状态的操作

在正常界面下长按U/I按键进入参数设置界面。可以看到显示OPEN OFF或者OPEN ON

OPEN OFF代表上电默认关闭输出,OPEN ON代表上电默认开启输出。长按旋转编码器可以切换两种状态。设置完成后,长按U/I按键,返回正常界面。

 设置保护参数开启状态和阈值的操作

在正常界面下长按U/I按键进入参数设置界面。短按SW按键,直到出现自己想要设置的保护参数。

LUP——欠压保护阈值;OUP——过压保护阈值;OCP——过流保护阈值;OAP——超容量保护阈值;OHP超时保护阈值。

短按旋转编码器可以选择想要设置保护参数的哪一位。长按旋转编码器可以设置保护参数开启还是关闭(只有超时保护和超容量保护可以设置开启/关闭,其他保护参数默认开启。)。左右旋转编码器可以让参数变大变小。设置完成后,长按U/I按键,返回正常界面。

 校准电压电流的操作

在正常界面下长按U/I按键进入参数设置界面。

短按SW按键,直到出现带有Zero的界面,带有Zero+OUT+A符号,长按旋转编码器完成校零。

短按SW按键,出现CAL的参数界面。

带有CAL+IN+V符号的是校准输入电压界面;带有CAL+OUT+V符号的是校准输出电压界面;带有CAL+OUT+A符号的是校准输出电流界面。

左右旋转编码器可以调节参数大小,调整到实际用万用表测量的值。调节完成,长按旋转编码器确认调节完成,此时参数值不在闪烁。长按U/I按键,返回正常界面。

注意:为了确保校准的准确度,校准电压时12V以上电压才能开始校准;校准电流则1A以上电流才能开始校准。
